Fióksín méretek: mit és hogyan mérj meg?

Először tisztázzuk: mi micsoda?

Korpusz: a bútor fix váza, vagyis az a „doboz”, amelybe a fiók bekerül. Ide tartoznak a bútor oldalfalai, teteje, alja és hátfala.

Fiókdoboz: maga a kihúzható tárolórész, a frontlap nélkül. A fiókdoboz oldalfalaihoz vagy aljához kapcsolódik a sín, típustól függően.

Fiókfront: a kívülről látható előlap, amelyen a fogantyú van, vagy Push Open megoldásnál ezt nyomod meg.

Fióksín: az a vasalat, amely a fiókot a korpuszhoz vezeti és mozgatja.

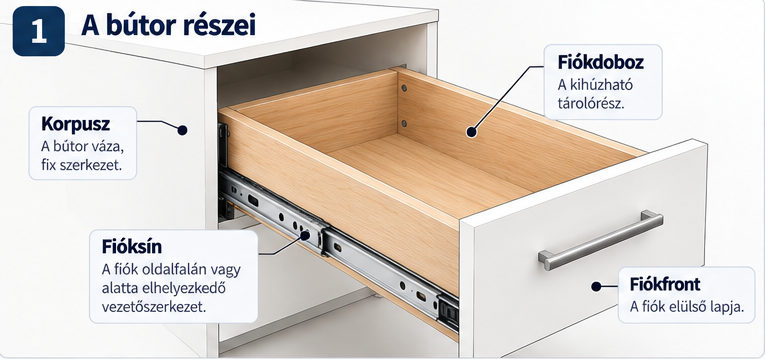

Ábra: a bútor részei. A korpusz a mozdulatlan szekrénytest, a fiókdoboz a kihúzható tároló, a fiókfront pedig az előlap. A fióksín a fiókdoboz és a korpusz közötti mozgást biztosítja.

Melyik hat méretet írd fel?

1. Korpusz belső mélysége

A korpusz belső mélysége a bútorban ténylegesen rendelkezésre álló hely elölről hátrafelé. Ezt belül mérd meg, ne a bútor külső mélységéből indulj ki. Hátlap, merevítő vagy más szerelvény csökkentheti a használható helyet.

2. Fiókdoboz mélysége

A fiókdoboz mélysége a kihúzható doboz elejétől a hátuljáig mért szerkezeti hossz. A frontlap kiállása nem része ennek a méretnek.

3. Nyílásszélesség

A nyílásszélesség a korpusz két belső oldalfala közötti szabad távolság. Ezt ott mérd, ahol a fiókdoboz és a sín ténylegesen elhelyezkedik.

4. Fiókdoboz külső szélessége

A fiókdoboz egyik külső oldalfalától a másikig mérj. A nyílásszélesség és a fiókdoboz szélessége közötti különbség mutatja meg, mennyi hely marad a síneknek a két oldalon.

5. Oldalsó hézag

Oldalsó sínnél ez a fiókdoboz oldala és a korpusz belső oldalfala közötti hely. Ha például a nyílás 500 mm, a fiókdoboz pedig 474 mm széles, akkor összesen 26 mm marad, vagyis szimmetrikus beépítésnél 13–13 mm oldalanként. Ez csak számítási példa, nem általános szerelési előírás: a szükséges hézagot mindig a konkrét sín gyártói rajza alapján ellenőrizd.

6. A sín névleges hossza

A termék nevében szereplő 300, 350, 400 vagy 500 mm általában a sín névleges hosszát jelöli. Ez nem azonos automatikusan a fiókdoboz mélységével, a kihúzási úttal vagy a szükséges korpuszmélységgel.

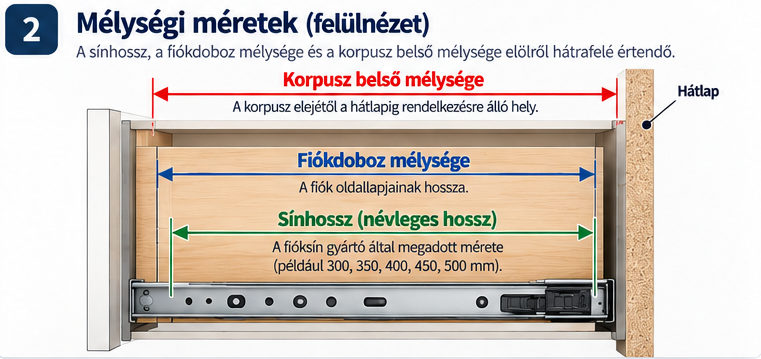

Mélységi méretek: mindhárom adatot elölről hátrafelé kell értelmezni, de más alkatrészhez tartoznak. A korpusz hasznos mélységét a fiók számára rendelkezésre álló szabad belső térben, a fiókdoboz mélységét annak saját oldallapján mérd. A sín névleges hosszát a gyártói termékadat adja meg. A pontos beépítéshez az adott modell szerelési rajza szükséges.

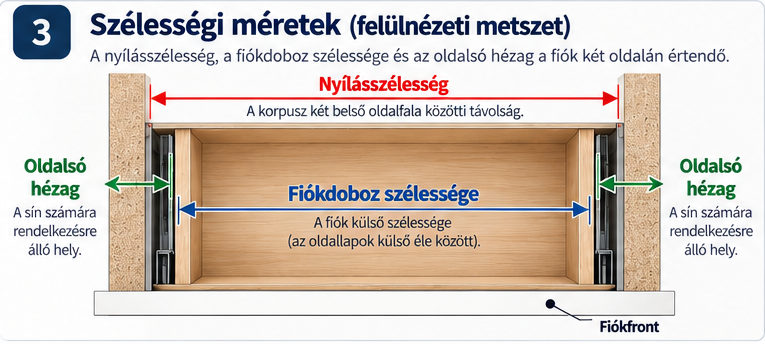

Szélességi méretek: a korpusz két belső oldalfala között mérd a nyílást, a fiókdoboz két külső oldalfala között pedig annak szélességét. Oldalsó sínnél a két adat különbsége adja a teljes rendelkezésre álló oldalsó helyet; szimmetrikus beépítésnél ennek fele jut egy oldalra.

Példa: hogyan számold ki az oldalsó helyet?

Tegyük fel, hogy a korpusznyílás belső szélessége 500 mm, a fiókdoboz külső szélessége 474 mm. A különbség 26 mm; ha a fiók középre kerül, mindkét oldalra 13 mm jut. Ez nem javasolt univerzális sínméret: előbb nézd meg, hogy az adott gyártó és termék pontosan mekkora hézagot ír elő. Rejtett, fiók alá szerelt sín esetén ne ezt az oldalsó sínes példát használd automatikusan.

Mikor nem elég a méret?

Csere esetén az eredeti vasalat cikkszáma, furatkiosztása és rögzítési módja is számít. Ha a fiók szorul, a fiókdoboz vetemedését, a meglazult csavarokat és az akadályokat is ellenőrizd, mielőtt új sínt rendelsz. Teljes sínpárra, külön rögzítőre vagy más tartozékra lehet szükség: a termék adatlapján ellenőrizd a csomag tartalmát.

Miért nem adunk egyetlen univerzális méretszabályt?

Mert a különböző sínrendszerek eltérő beépítési méretekkel készülnek. A gyártói dokumentáció pontosan ezért fontos. Egy BLUM TANDEM 551H műszaki lap például külön kezeli a névleges hosszt (NL), a fiókhosszt és a minimális belső korpuszmélységet; az adott rendszerhez konkrét összefüggéseket is megad. Ez BLUM-specifikus adat, nem más gyártókra átemelhető általános szabály.

Az Accuride műszaki útmutatója szintén különválasztja a sín zárt állapotban mért hosszát és a kihúzást („extension” vagy „travel”), vagyis ugyanazt az alapelvet erősíti: a sínhossz és a kihúzás nem ugyanaz a fogalom.

Gyors ellenőrzőlista méréshez

• korpusz belső mélysége
• fiókdoboz mélysége
• nyílásszélesség
• fiókdoboz külső szélessége
• oldalsó vagy alsó beépítési hely
• a régi sín gyártója és cikkszáma, ha van
• a kiválasztott sín gyártói méretrajza

Ha ezeket felírtad, a következő lépés a konkrét sín kiválasztása. Ehhez használd a fióksín méretezési és csereútmutatót, vagy nézd meg a fióksínek teljes kínálatát.

Gyakori kérdések asztalosoknak: méretezés bútorépítés előtt

Milyen méreteket adjak meg a fiókdoboz gyártása előtt, ha már kiválasztottam a sínrendszert?

Írd fel a korpusz hasznos belső mélységét és nyílásszélességét, a sín névleges hosszát, a fiókfenék és az oldalfalak kialakítását, valamint a tervezett terhelést. A fiókdoboz végleges méretét a kiválasztott sín pontos gyártói szerelési rajza alapján határozd meg, ne egy általános oldalsóhézag-szabályból.

Hogyan számoljam ki az oldalsó helyet egy több fiókos szekrényhez?

A korpusznyílás belső szélességéből vond ki a fiókdoboz külső szélességét. Szimmetrikus, oldalsó sínes beépítésnél a különbség fele jut egy oldalra. Ellenőrizd az adott sín megengedett hézagát és a korpusz tényleges méreteit minden fióknyílásnál; rejtett sínnél a gyártó külön méretezési előírását kövesd.

Elég a 400 mm névleges sínhossz ahhoz, hogy megadjam a fiók és a korpusz mélységét?

Nem. A névleges sínhossz nem azonos automatikusan a fiókdoboz mélységével, a szükséges korpuszmélységgel vagy a kihúzási úttal. A választott termék műszaki dokumentációjában külön ellenőrizd mindegyiket.

Milyen adatokat rögzítsek, hogy ugyanazt a fiókot később több példányban is elkészíthessem?

A tényleges nyílás- és fiókdobozméretek mellett jegyezd fel a sín gyártóját, cikkszámát, hosszváltozatát, a rögzítési pontokat és az alkalmazott gyártói rajz verzióját. Így ismételt beszerzéskor is ellenőrizhető, hogy valóban azonos vasalatot és beépítést használsz.

Gyártói műszaki források és a cikk korlátai

A cikkben szándékosan nem adunk minden sínre alkalmazható, univerzális szerelési méretet. A pontos beépítési adatok típus- és gyártófüggők, ezért a konkrét termék műszaki rajza az irányadó.

• BLUM TANDEM – műszaki dokumentációk és szerelési anyagok
• BLUM TANDEM / TIP-ON műszaki adatlap – névleges hossz és korpuszmélység példa
• Accuride Drawer Slide Reference Guide – sín hossza és kihúzás fogalma

A szemléltető ábrák a fogalmak megértésére szolgálnak, nem helyettesítik az adott sín gyártói szerelési rajzát. A konkrét termék beépítése előtt mindig az aktuális gyártói dokumentációt ellenőrizd. A cikkben szereplő méretpéldák szemléltető jellegűek; a szereléshez az adott modell gyártói dokumentációja az irányadó.
