Fióksín méretezése és cseréje: így válassz megfelelő sínt

Gyors válasz: milyen méretű fióksín kell?

Ne csak a fiókdoboz mélységéből indulj ki! Mérd meg a korpuszban rendelkezésre álló szabad mélységet, a fiókdoboz mélységét, valamint a sín oldalsó vagy alsó beépítési helyét. Ezután az adott sín gyártói szerelési rajzán ellenőrizd, hogy a választott névleges hossz és rögzítés megfelel-e. Két egyformán 450 mm-esnek nevezett vasalat nem feltétlenül csereszabatos.

Ha már tudod, milyen mechanizmust keresel, indulj a fióksínek teljes kínálatából. Ha előbb a szerkezetet választanád ki, olvasd el a fióksíntípusokat összehasonlító útmutatónkat.

Nem tudod, hol mérd a korpuszt vagy a fiókdobozt? A képes fióksín-mérési útmutatónkban pontos ábrákon mutatjuk meg a korpusz, a fiókdoboz, a nyílásszélesség és az oldalsó hézag mérési helyét.

1. Öt mérés, amit vásárlás előtt érdemes felírni

1. Korpusz szabad belső mélysége: a fiók mögötti ténylegesen használható helyet mérd meg, ne a bútor külső mélységét. A hátlap, merevítő vagy kiálló szerelvény csökkentheti a helyet.
2. Fiókdoboz mélysége: a fiók elülső oldala és hátlapja közötti dobozméretet jegyezd fel; a kiálló front vagy a fogantyú nem része ennek.
3. Korpusznyílás és fiókdoboz szélessége: a különbség a két oldalon összesen rendelkezésre álló hely. A szükséges hézag típusfüggő: nincs minden fióksínhez használható általános milliméterérték.
4. Sín helye, magassága és rögzítése: az oldalsó és a fiók alatti sín más fiókdoboz-kialakítást igényelhet. Ellenőrizd a régi furatokat, a fiókfeneket és a hátlapot is.
5. Terhelés: a fiók saját súlyával és a bele szánt tárgyak tömegével együtt számolj; a kiválasztott sín gyártói teherbírási feltételei az irányadók.

Vidd magaddal a méreteket! Írd fel őket a telefonodba, és készíts fényképet a régi sín cikkszámáról, a fiók aljáról és a rögzítési pontokról.

2. Mit jelent a 300, 350, 400 vagy 500 mm a termék nevében?

A terméknévben szereplő hossz jellemzően a sín névleges mérete. Nem azonos automatikusan a fiók mélységével, a tényleges kihúzási úttal vagy a minimálisan szükséges korpuszmélységgel. Ezeket a gyártói méretrajz külön adhatja meg.

Példa: ha 500 mm szabad korpuszmélységet mértél, az 500 mm-es névleges sín választása előtt ellenőrizd a modell teljes helyigényét és a fiókhoz előírt méretet. Ha a rajz alapján nem fér el, válassz másik hosszváltozatot vagy megfelelőbb típust. Nem biztonságos minden sínhez ugyanazt a „korpuszmélység mínusz néhány milliméter” szabályt alkalmazni.

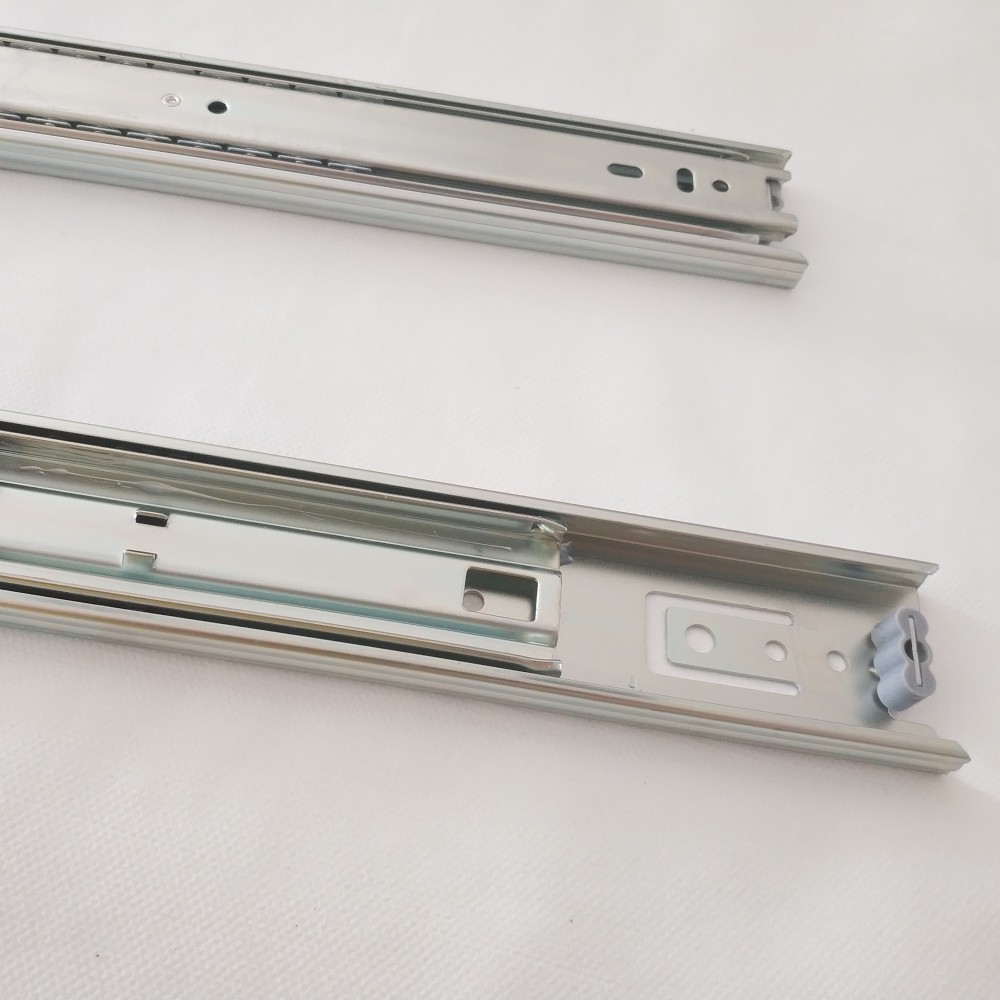

A GMax 300 mm-es golyós fiókcsúszó például 300 mm névleges hosszúságú, teljes kihúzású modell. Ebből még nem következik, hogy bármely 300 mm mély fiókba beszerelhető.

A termékfotó a sín kialakítását szemlélteti, nem szerelési méretrajz.

3. Fióksín cseréje öt lépésben

1. Állapítsd meg a problémát. Ha a fiók szorul vagy ferdén fut, előbb ellenőrizd a fellazult csavarokat, az idegen tárgyakat és a fiókdoboz sérülését. Nem minden hiba síncsere.
2. Azonosítsd a régi sínt. Keresd a gyártót, a cikkszámot és a szerelési módot. Jegyezd fel, hogy oldalsó vagy rejtett, részleges vagy teljes kihúzású, van-e rajta csillapítás vagy Push Open.
3. Mérj újra. A régi sín hossza mellett a korpusz és a fiók mélységét, az oldalsó vagy alsó helyet, a sín magasságát és a furatok helyét is rögzítsd.
4. Hasonlítsd össze a régi és új szerelési rajzot. Eltérhet a furatkiosztás, a helyigény, a fiókfenék kialakítása vagy a szükséges rögzítő. A névleges hossz egyezése önmagában nem garancia.
5. Ellenőrizd a csomag tartalmát. Nézd meg, hogy egy darabot vagy sínpárt rendelsz-e, és szükséges-e külön kuplung, tartókonzol, szinkronizáló vagy más tartozék.

4. Másra kell figyelni a különböző sínkialakításoknál

Oldalra szerelhető golyós fióksín

Az oldalsó szerelési hézag, a sínprofil magassága és a kihúzási mód a döntő. A golyós fióksínek között hagyományos és finoman záródó változatokat is találsz.

Fiók alá szerelhető, rejtett sín

A fiókfenék, az oldalfal és a hátlap kialakítása is fontos. Oldalsó sínről rejtettre váltáskor előfordulhat, hogy a régi fiókdobozt módosítani kell. Nézd meg a rejtett fióksínek kínálatát, és a választott modell méretrajzát.

Push Open – fogantyú nélküli nyitás

A névleges hossz és a szerelési hely mellett a fiókfront mozgásához szükséges hézagot is ellenőrizd. Bizonyos széles fiókoknál külön szinkronizáló kiegészítőre lehet szükség. A Push Open fióksínek szerelési feltételei modellenként eltérhetnek.

Nagy teherbírású fióksín

A méret mellett a bútor szerkezeti kialakítását és a fiók összes terhelését is vizsgáld. A nagy teherbírású fióksínek között 45 kg-osként megadott Strong modellek is vannak; a pontos teherbírás feltételeit az adott termék dokumentációja alapján ellenőrizd.

5. Vásárlás előtti ellenőrzőlista

• Felírtad a korpusz, a fiókdoboz és a beépítési hely méreteit?
• A kiválasztott sín gyártói rajzán szereplő helyigény és rögzítés megfelel?
• Egyezik a kívánt kihúzási, csillapítási vagy Push Open működés?
• A fiók teljes terhelése megfelel a vasalat előírásainak?
• Ellenőrizted a csomag tartalmát és a szükséges kiegészítőket?

Megvannak a méretek? Irány a Fióksínek kategória, ahol már működés és kialakítás szerint is továbbléphetsz a megfelelő termékekhez.

Gyakori kérdések asztalosoknak: fióksín kiválasztása és cseréje

Azonos névleges hosszúságú, más gyártótól származó sínre cserélhetem a régi vasalatot?

Csak a műszaki adatok összevetése után. A hossz mellett a szerelési hézag, a sínprofil magassága, a furatkiosztás, a rögzítők, a fiókdoboz kialakítása és a terhelhetőség is eltérhet. Ha nem egyeznek a feltételek, átalakításra lehet szükség.

Mire figyeljek, ha egy ügyfél meglévő fiókját oldalsó golyós sínről rejtett sínre alakítom át?

A fiókfenék és a hátlap kialakítása, az oldalfalak, a korpuszban rendelkezésre álló hely és a rejtett sínhez szükséges rögzítők együtt határozzák meg az átalakíthatóságot. Előbb válaszd ki a konkrét rendszert, és annak szerelési rajzával ellenőrizd, megtartható-e a régi fiókdoboz.

Mekkora teherbírású sínt válasszak nagyobb, mélyebb fiókhoz?

A fiókdoboz saját tömegével és a tervezett tartalommal együtt számolj. A sín gyártó által megadott teherbírását a tényleges fiókszélesség, hossz, rögzítés és használat feltételei szerint ellenőrizd; a bútor szerkezetének is bírnia kell a terhelést.

Mit jegyezzek fel, ha egy munkán belül több azonos fiók sínjét cserélem?

A régi és az új vasalat cikkszámát, a névleges hosszt, a szerelési hézagot, a rögzítési pontokat és a szükséges tartozékokat. Ellenőrizd egy mintafiókon a működést, mielőtt a többi azonos fiókon is elvégzed a cserét.

A cikk általános vásárlási és méretezési segítség; a kiválasztott termék gyártói szerelési előírásai az irányadók.
